全自動收縮包裝機應用可大大減少采用中盒包裝的材料和人工成本，具有重要的經濟意義。惠州化妝品禮盒收縮機

1、設備原理和結構

全自動收縮包裝機是一種氣動元件和機械裝置相結合的，由plc和其它外圍線路控制的自動包裝設備。該設備的執行元件是氣缸。由二位五通電磁閥控制其前進和后退。氣缸的工作位置由磁性開關和接近開關檢測并反饋給plc，由plc通過程序發出控制命令給相應氣缸的電磁閥，從而控制氣缸的動作。

 2、故障維修

 plc故障

 plc故障主要有輸出點繼電器接點粘連。如果該點控制電機，故障現象為有信號啟動電機后，電機運轉，但停止信號發出后，電機卻不停止運轉，當plc停電后，電機才停止運轉。如果該點控制電磁閥。故障現象為電磁閥線圈不斷電，氣缸不復位。如果用外力撞擊plc使粘連點分開的方法，可以協助判斷該故障。

 plc輸出點故障的維修方法有兩種，比較方便的一種是用編程器修改程序，將損壞的輸出點修改為備用輸出點，同時調線。如控制電磁閥的1004點損壞，改為備用點1105點。可用編程器找到1004點的相關語句，keep（014）01004為keep（014）01105。控制電機的1002點損壞，改為備用點1106，修改1002點相關語句out01002為out01106，同時調線即可。

如果沒有編程器，則可采用比較麻煩的第二種，拆下plc，拆開plc將備用點的輸出繼電器拆下換到損壞的輸出點上。再按原線號安裝即可。

 接近開關故障

收縮機包裝機有五個接近開關。三個用于刀保護，二個用于控制上下膜放膜電機。其中用于控制刀保護的，偶爾一二次誤動作，就會打斷正常的運轉過程，且由于故障出現的次數少，時間短，給故障的分析、排除帶來一定的困難。故障典型表現為偶爾出現熔刀下降未到位又自動抬起。故障原因是熔刀在下降過程中沒有遇到被包裝物，而熔刀升位接近開關失去信號，就與護刀板接觸到被包裝物一樣，熔刀自動向上返回。

 故障維修方法，可將熔刀升位接近開關并聯安裝一個同型號的開關，雙開關并聯工作，以提高其可靠性。

 磁性開關故障

 磁性開關用于檢測氣缸的位置和控制氣缸的行程。疊層、推包、壓包和熔刀四個氣缸動作相互關聯，用磁性開關來檢測和控制它們的位置。故障主要表現為后續氣缸不動作，原因是氣缸速度較快，導致磁性開關不能檢測到信號。如推包氣缸速度太快，推包復位后，壓包和熔刀氣缸不動作。

故障維修方法，可調整氣缸及其二位五通電磁閥上的節流閥，調小壓縮空氣流量，降低氣缸運行速度，直至磁性開關可以檢測到信號為止。

電磁閥故障

電磁閥故障主要表現為氣缸不動作或不復位，原因是該氣缸電磁閥不能換向或竄氣。

 如果電磁閥竄氣，由于進出氣路相通，機器的空壓壓力達不到工作壓力，刀梁上升不到位。刀梁保護接近開關不工作，全機運行的先決條件不成立，機器不能運行，這很容易與電氣故障相混淆。電磁閥竄氣都存在漏氣聲，仔細聽聲源和用手搜尋漏氣點，一般可以很容易找出竄氣的電磁閥。

產品特性

熱收縮機采用內循環加熱方式，耗能低，壽命長，確保爐內溫度均勻，雙層隔熱墊，有效減少熱能損失，以達到收縮效果；

配有數碼式溫控可精確調整爐內溫度，傳送速度可調，確保了設備運行的穩定性和高質的收縮效果；

活動自動輥筒傳送鏈，采用實心滾軸，外包耐高溫硅膠套管，可承受大重量的物體不變形，有效防塵，經久耐用；

自動停機功能使設備在爐溫降至70攝氏度時，自動切斷電源，節約降溫時間，也確保設備的正常使用壽命；

電器組件均采用品牌，確保設備穩定性和精確度；

收縮爐末端配有冷卻風扇可對收縮完產品進行冷卻降溫，使收縮后的產品更加的美觀

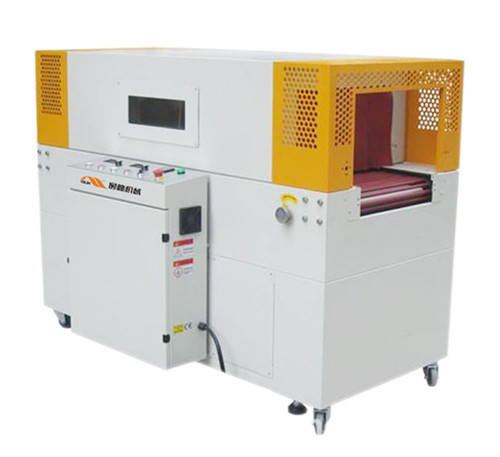

HYL-6040PE  PE膜收縮爐

機器型號HYL-6040 PE

使用電源380V/50HZ

機器功率18KW

輸送速度0-15m/min

輸送載量Max：20KG

收縮爐尺寸L1800*W600*H400MM

機器尺寸L2800×W900×H1700MM

機器重量500KG
